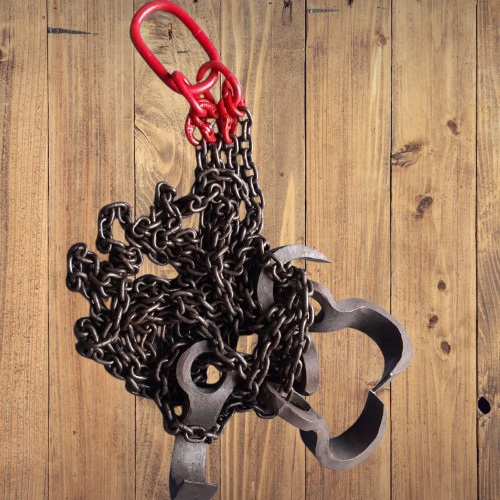

Bộ xích chùm cẩu tôn tấm 5 tấn, 10 tấn, 20 tấn

“Bộ xích chùm cẩu tôn tấm” là một hệ thống nâng hạ chuyên dụng được thiết kế để cẩu và di chuyển các tấm tôn (thép tấm) một cách an toàn và hiệu quả. Nó là sá»± kết hợp giữa xích chịu lá»±c và kẹp tôn tấm (hay còn gọi là ngáo cẩu tôn).

Cấu tạo của bộ xích chùm cẩu tôn tấm

Một bộ xích chùm cẩu tôn tấm hoàn chỉnh thường bao gồm các thành phần chính sau:

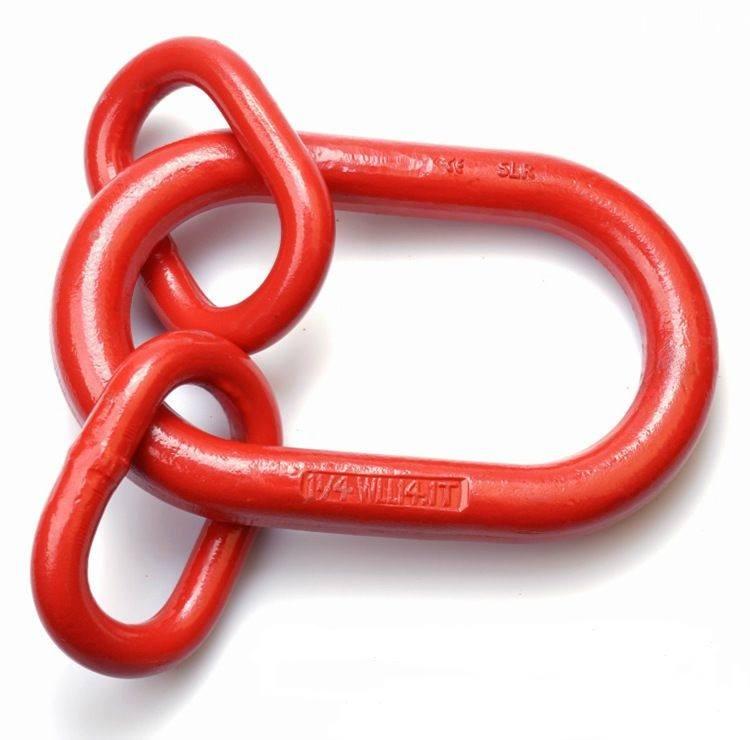

• Vòng khuyên cẩu (Master Link/Oblong Link): Đây là vòng thép lớn, thường có hình bầu dục, dùng để kết nối toàn bộ hệ thống xích với móc cẩu của thiết bị nâng hạ (cẩu trục, cẩu tháp, xe cẩu…).

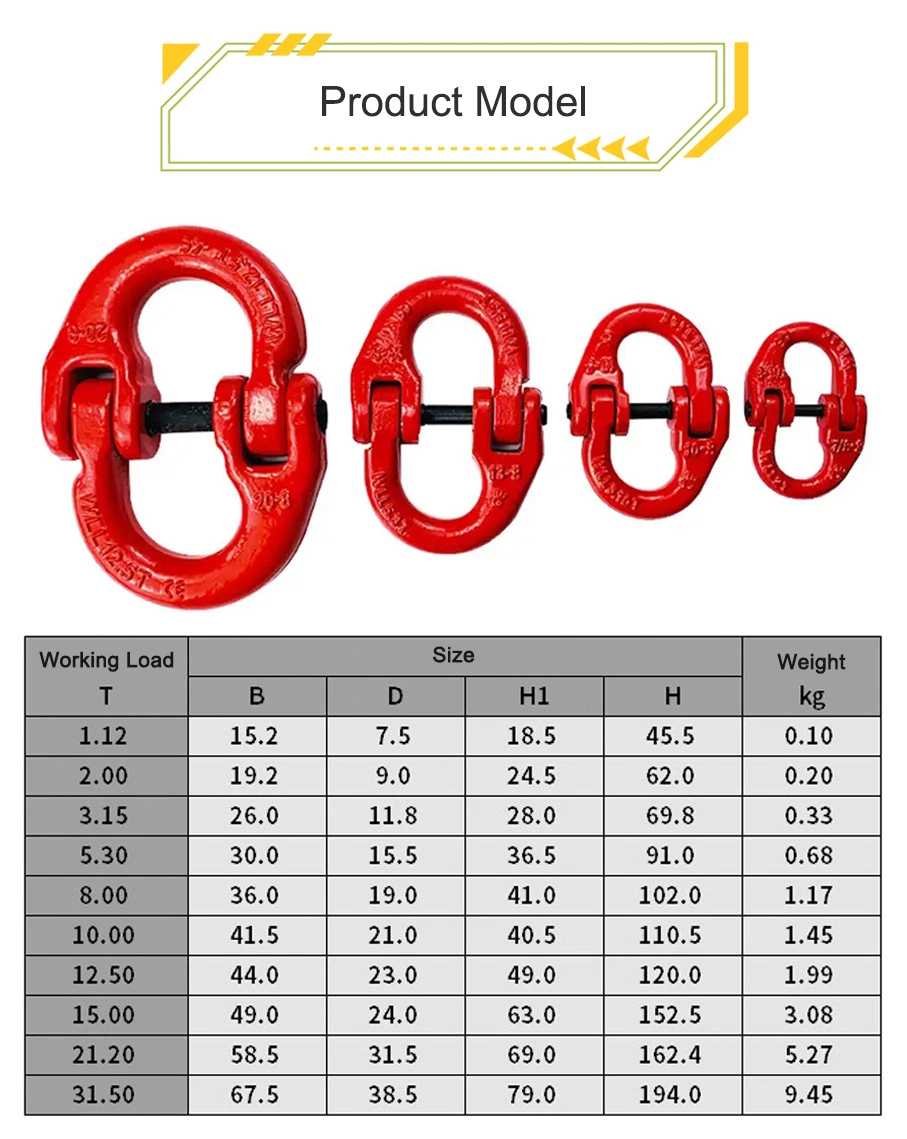

• Khóa nối xích (Connecting Link): Các khóa này dùng để liên kết vòng khuyên cẩu với các nhánh xích, và liên kết các đoạn xích với nhau. Chúng đảm bảo sá»± chắc chắn và linh hoạt cho bộ xích.

• Dây xích cẩu (Lifting Chain): Là chuỗi các mắt xích được làm từ thép hợp kim cường độ cao (thường là Grade 80 hoặc cao hÆ¡n) để đảm bảo khả năng chịu tải lớn và chống mài mòn. Dây xích có thể có các kích thước khác nhau (phi 8mm, 10mm, 12mm, v.v.) tùy thuộc vào tải trọng yêu cầu.

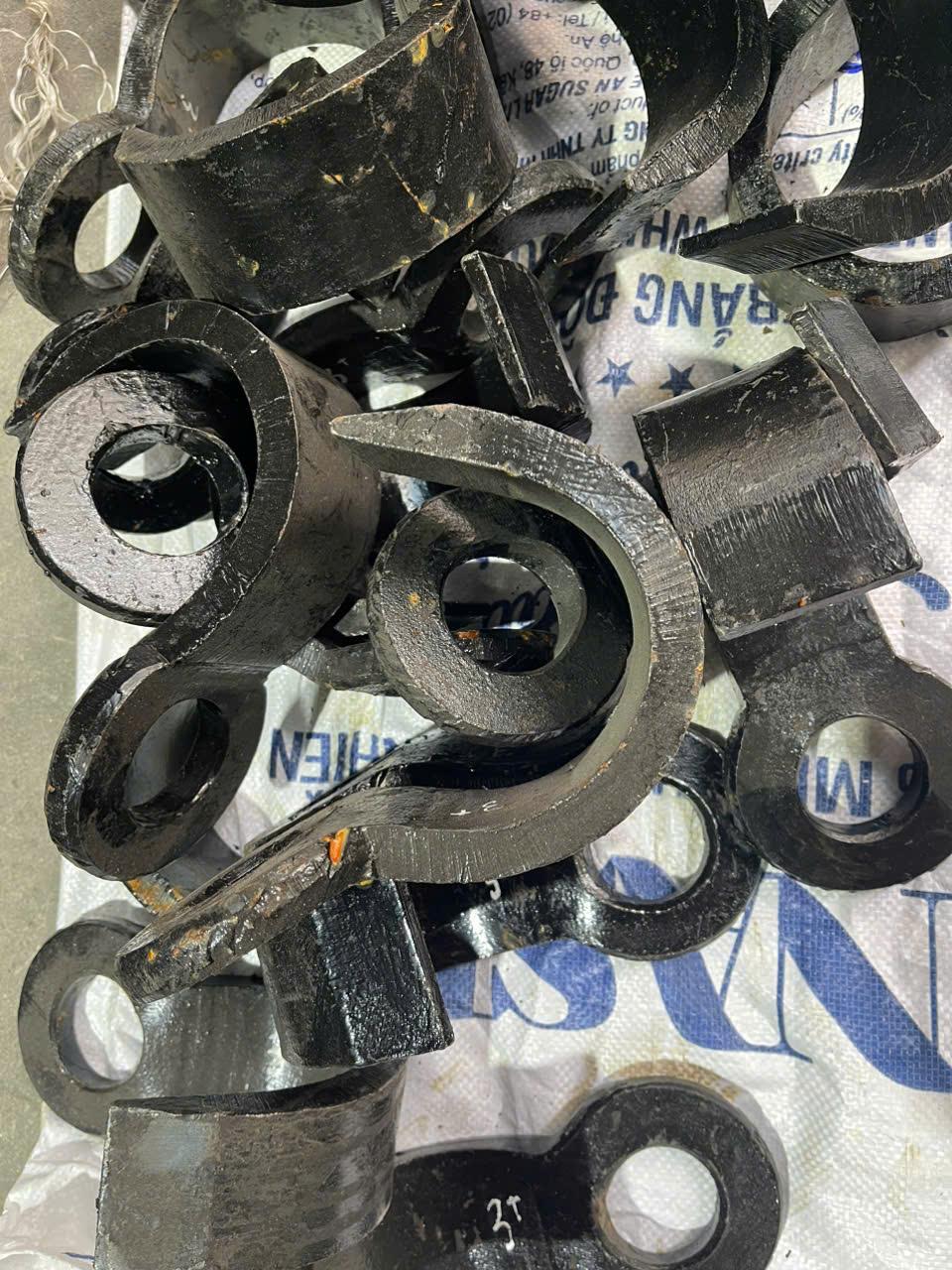

• Kẹp tôn tấm (Ngáo cẩu tôn): Đây là phần đặc biệt nhất của bộ xích chùm cẩu tôn tấm, thay thế cho móc cẩu thông thường. Kẹp tôn tấm được đúc hoặc rèn từ thép hợp kim siêu cứng, có các hàm kẹp với răng cÆ°a hoặc bề mặt ma sát cao và cÆ¡ chế khóa an toàn để giữ chặt tấm tôn. Có hai loại kẹp tôn phổ biến:

Các phụ kiện khác (tùy chọn):

• Móc thu ngắn xích (Shortening Clutch/Grab Hook): Dùng để điều chỉnh chiều dài của từng nhánh xích, giúp cân bằng tải trọng.
• Ma ní (Shackles): Có thể dùng để kết nối xích với các điểm neo hoặc thiết bị khác nếu cần.

Phân loại bộ xích chùm cẩu tôn tấm

Bộ xích chùm cẩu tôn tấm được phân loại dựa trên số lượng nhánh xích:

• Bộ xích chùm 1 chân: Gồm 1 nhánh xích và 1 kẹp tôn. Thường dùng cho các tấm tôn nhỏ, nhẹ hoặc khi cần nâng 1 điểm.
• Bộ xích chùm 2 chân: Gồm 2 nhánh xích và 2 kẹp tôn. Phổ biến để nâng các tấm tôn dài, cần sá»± cân bằng.
• Bộ xích chùm 3 chân: Gồm 3 nhánh xích và 3 kẹp tôn. Cung cấp độ ổn định cao hÆ¡n cho các tấm tôn có hình dạng không đều hoặc tải trọng lớn.
• Bộ xích chùm 4 chân: Gồm 4 nhánh xích và 4 kẹp tôn. Đây là loại phổ biến nhất cho việc cẩu các tấm tôn lớn, nặng, đảm bảo sá»± ổn định và an toàn tối đa.

Ứng dụng của bộ xích chùm cẩu tôn tấm

Bộ xích chùm cẩu tôn tấm được ứng dụng rộng rãi trong các ngành công nghiệp và công trình xây dựng, đặc biệt là nơi cần di chuyển các vật liệu dạng tấm như:

• Nhà máy sản xuất thép, tôn: Nâng hạ và di chuyển các cuộn tôn, tấm tôn thành phẩm hoặc bán thành phẩm trong quá trình sản xuất và lÆ°u kho.
• Xưởng gia công cÆ¡ khí, chế tạo: Cẩu các tấm thép, tấm kim loại để cắt, hàn, hoặc gia công khác.
• Công trình xây dá»±ng: Vận chuyển các tấm tôn lợp, tấm panel, tấm sàn thép lên cao.
• Cảng biển, kho bãi: Bốc dỡ, sắp xếp các kiện hàng dạng tấm.

Ưu điểm của bộ xích chùm cẩu tôn tấm

• An toàn cao: Khi được sá»­ dụng đúng cách và tuân thủ tải trọng, bộ xích chùm với kẹp tôn chuyên dụng giúp giữ chặt tấm tôn, giảm thiểu nguy cÆ¡ trượt hoặc rÆ¡i.
• Linh hoạt: Có thể điều chỉnh chiều dài xích (đối với loại có móc thu ngắn xích) để phù hợp với các kích thước tấm tôn khác nhau và các góc nâng.
• Độ bền cao: Xích và kẹp được làm từ thép hợp kim chất lượng cao, có khả năng chịu tải lớn và chống mài mòn tốt trong môi trường công nghiệp khắc nghiệt.
• Phân bổ tải trọng tốt: Đặc biệt với bộ xích chùm nhiều chân, tải trọng được phân bổ đều, giúp nâng hạ các tấm tôn lớn, cồng kềnh một cách ổn định.

Lưu ý quan trọng khi sử dụng bộ xích chùm cẩu tôn

• Xác định đúng tải trọng: Luôn chọn bộ xích chùm có tải trọng làm việc an toàn (WLL) lớn hÆ¡n hoặc bằng trọng lượng của tấm tôn cần nâng. Cần tính toán góc nâng vì góc nâng càng lớn, khả năng chịu tải của mỗi nhánh xích càng giảm.
• Kiểm tra định kỳ: Thường xuyên kiểm tra tình trạng của xích (mắt xích có bị biến dạng, mòn không), vòng khuyên, khóa nối và đặc biệt là kẹp tôn (hàm kẹp, chốt khóa an toàn).
• Đào tạo vận hành: Người sá»­ dụng phải được đào tạo về kỹ thuật nâng hạ an toàn và cách kiểm tra thiết bị.
