Sling cáp thép cẩu hàng 4 chân

Sling cáp thép 4 chân (Four-Leg Wire Rope Sling)

Sling cáp thép 4 chân là chùm nâng gồm bốn đoạn cáp thép liên kết với nhau bằng vòng khuyên (vòng thép) để móc vào thiết bị nâng, phân bổ tải đều lên bốn điểm treo giúp nâng, di chuyển các kiện hàng, máy móc hoặc cấu kiện có khối lượng lớn và hình dạng phức tạp.

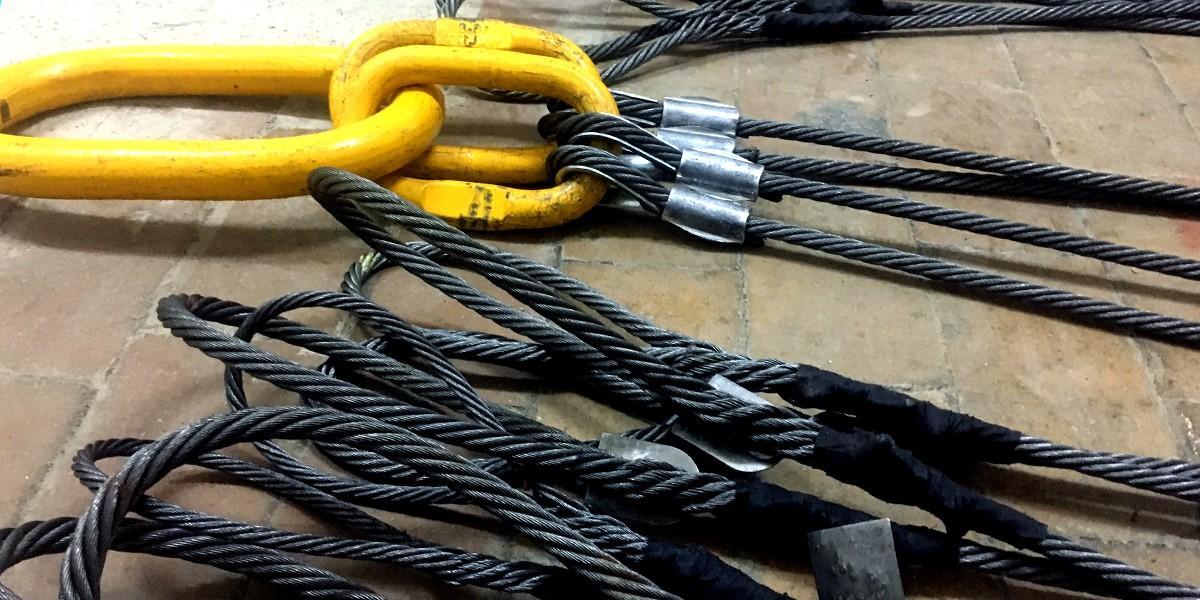

Sling cáp thép 4 chân là chùm nâng gồm bốn nhánh cáp thép nối về một vòng khuyên (master link) ở đầu trên để móc vào móc cẩu/pa lăng. Cấu hình 4 chân giúp phân bổ tải lên nhiều điểm treo, lý tưởng khi nâng kiện hàng lớn, nặng, hình dạng phức tạp trong kho bãi, xây dựng, cảng và cơ khí.

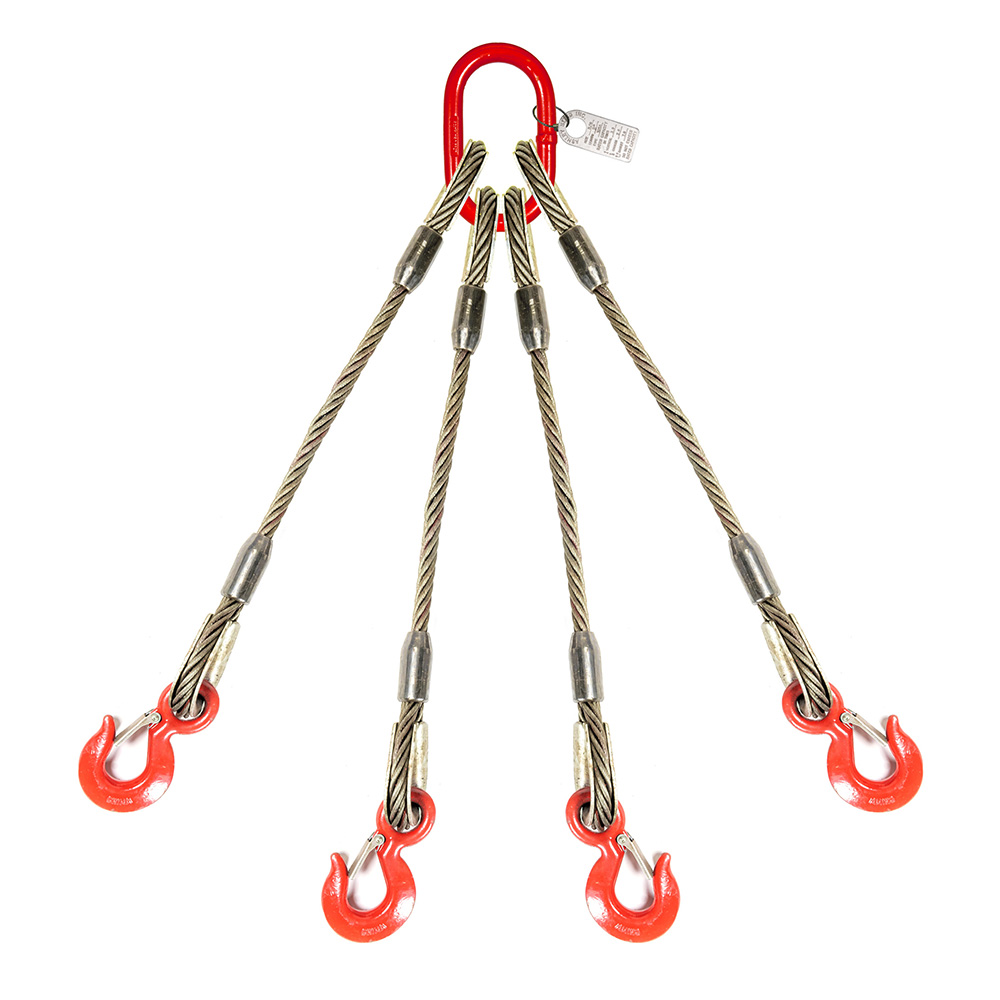

Cấu tạo tiêu chuẩn sling cáp thép cẩu hàng 4 chân

• Đầu trên: master link (vòng khuyên) phù hợp cỡ móc cẩu; có thể kèm vòng phụ để chia 4 nhánh.

• Thân sling: cáp kết cấu phổ biến 6×36WS + IWRC hoặc 6×19 + IWRC, cường lực 1770/1960 MPa, ép đai nhôm/Thimble chống mài ở mắt cáp.

• Vật liệu cáp: thép hợp kim có độ bền cao, dạng tao 6×36, 6×37, 6×19…; lõi có thể là FC (sợi) hoặc IWRC (lõi thép) tùy yêu cầu chịu tải và môi trường làm việc

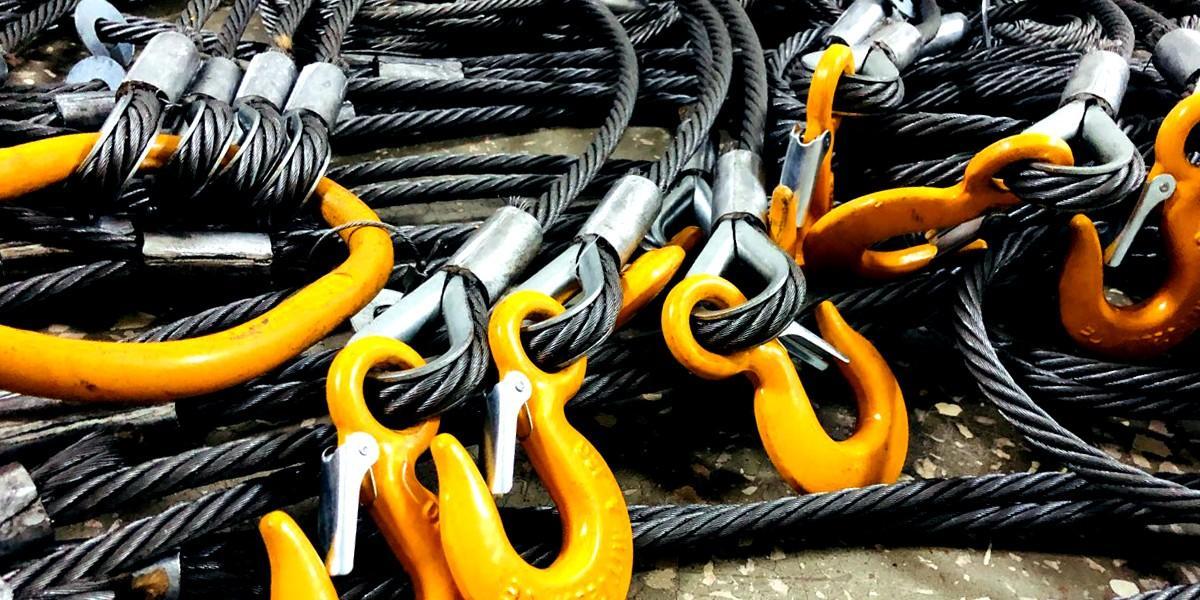

• Đầu dưới (tuỳ chọn): móc chốt an toàn/self-locking, ma ní, mắt mềm… phù hợp điểm treo trên tải.

• Hoàn thiện: mạ kẽm/bôi mỡ chống gỉ; khắc/tem WLL, số seri, ngày kiểm định.

Ưu điểm

• Ổn định tải nhờ nhiều điểm treo, dễ căn chỉnh tư thế kiện hàng.

• Linh hoạt đầu dưới (móc, ma ní, mắt mềm) cho nhiều kiểu bám.

• Bền – an toàn: lõi thép IWRC, mắt cáp có thimble hạn chế cắt mài.

Chọn thông số & tính tải

• WLL phụ thuộc đường kính cáp, kiểu cấu trúc, góc treo.

• Với sling nhiều chân, tải trên mỗi chân xấp xỉ:

• Tải mỗi chân = Tổng tải ÷ (n × cos θ) (θ = nửa góc mở giữa hai chân).

Thực tế 4 chân hiếm khi chia đều; theo thông lệ an toàn thường tính như 3 chân chia tải ở cùng góc treo.

• Góc làm việc khuyến nghị: 0–45° (tối đa 60°); góc càng lớn WLL hiệu dụng càng giảm.

• Bán kính tiếp xúc (D/d): ưu tiên móc/ma ní có bán kính đủ lớn hoặc dùng thimble để tránh gập gãy sợi cáp.

Ví dụ nhanh

• Nâng 8 tấn, sling 4 chân, góc giữa 2 chân 60° ⇒ θ=30°
• Nếu giả định chia đều: mỗi chân ≈ 8 ÷ (4×0.866) = 2.31 tấn.

• Áp dụng nguyên tắc 3 chân: nên thiết kế theo ~3.08 tấn/nhánh → chọn đường kính cáp cao hơn để đảm bảo dự phòng.

Tải trọng làm việc (WLL) và yếu tố ảnh hưởng

• WLL của sling 4 chân phụ thuộc vào: đường kính cáp, cấu trúc tao cáp, lõi cáp (FC hay IWRC), góc giữa các chân sling và tải, kiểu mắt cáp (mặt cứng/mặt mềm) và cách gia công đầu (bấm chêm hay kẹp)
• Khi góc giữa các chân và trục thẳng đứng tăng (góc mở lớn), tải trên mỗi chân tăng lên do hệ số góc; cần tính theo bảng hệ số của nhà sản xuất và không vượt WLL ghi trên sản phẩm

Kiểm tra, sử dụng và bảo quản

• Trước khi sử dụng: kiểm tra dấu hiệu mòn, đứt sợi, rỉ sét, biến dạng vòng khuyên, kẹp bấm; đảm bảo WLL phù hợp và phụ kiện đồng bộ (móc, ma ní, vòng khuyên)
• Trong quá trình dùng: tránh tải sốc, tránh xoắn cáp, không vượt quá WLL; sử dụng góc nâng phù hợp để giảm ứng suất lên sling
• Bảo quản: cất giữ nơi khô ráo, tránh hóa chất ăn mòn; bảo dưỡng và kiểm định định kỳ theo quy định an toàn
